КьюМакс-Магистрали — Тепловые Трубки

Производим
высокоэффективные
тепловые трубки

Для охлаждения:

  • Силовой электроники
  • Космических аппаратов
  • Промышленных систем
Применимость
Заказать техническое решение

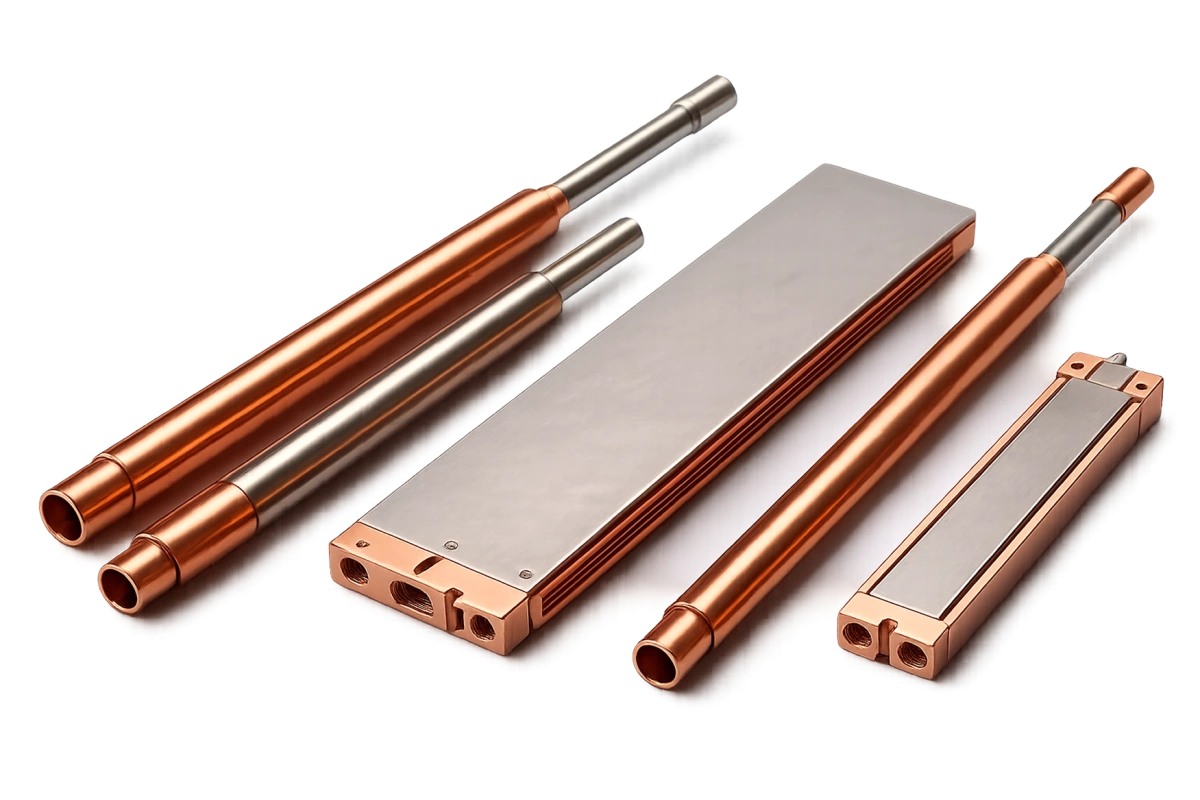

Главная

Проблемы, которые решают тепловые трубки

Перегрев компонентов системы

Традиционные системы охлаждения достигли предела своей эффективности при росте плотности мощности.
Перегрев компонентов системы

Ограниченное пространство работы

Необходимость отвода тепла от компактных узлов (процессоры AI, компактные шкафы ЧПУ) к удаленным радиаторам.
Ограниченное пространство работы

Жесткие условия эксплуатации

Потребность в охлаждении без использования движущихся частей и внешнего питания в условиях вибраций, невесомости или агрессивных сред.
Жесткие условия эксплуатации

Высокие затраты на обслуживание

Традиционные активные системы требуют регулярного сервиса, в то время как тепловые трубки полностью пассивны и долговечны.
Высокие затраты на обслуживание

Наше решение и принцип работы

Что это: Тепловая трубка — это замкнутое испарительно-конденсационное устройство с беспрецедентно высокой теплопроводностью, в 10–100 раз превышающей медь.

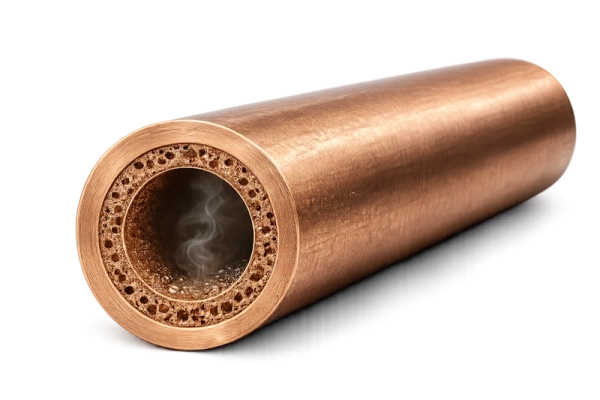

Секрет эффективности — медный порошковый слой: в отличие от сетчатых или канавочных структур, спеченный порошковый слой (технология ИПМ) создает мощный капиллярный эффект, обеспечивая стабильную работу устройства в любой ориентации, включая положение против силы тяжести.

Большай логотип

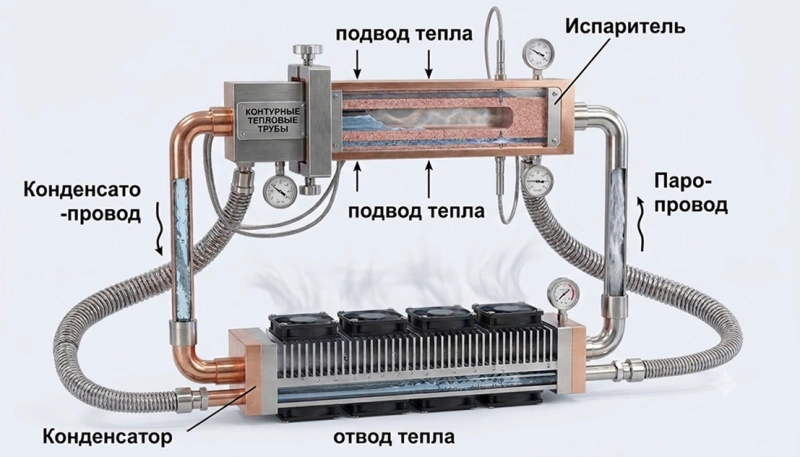

Принцип работы

Где применяются наши тепловые трубки

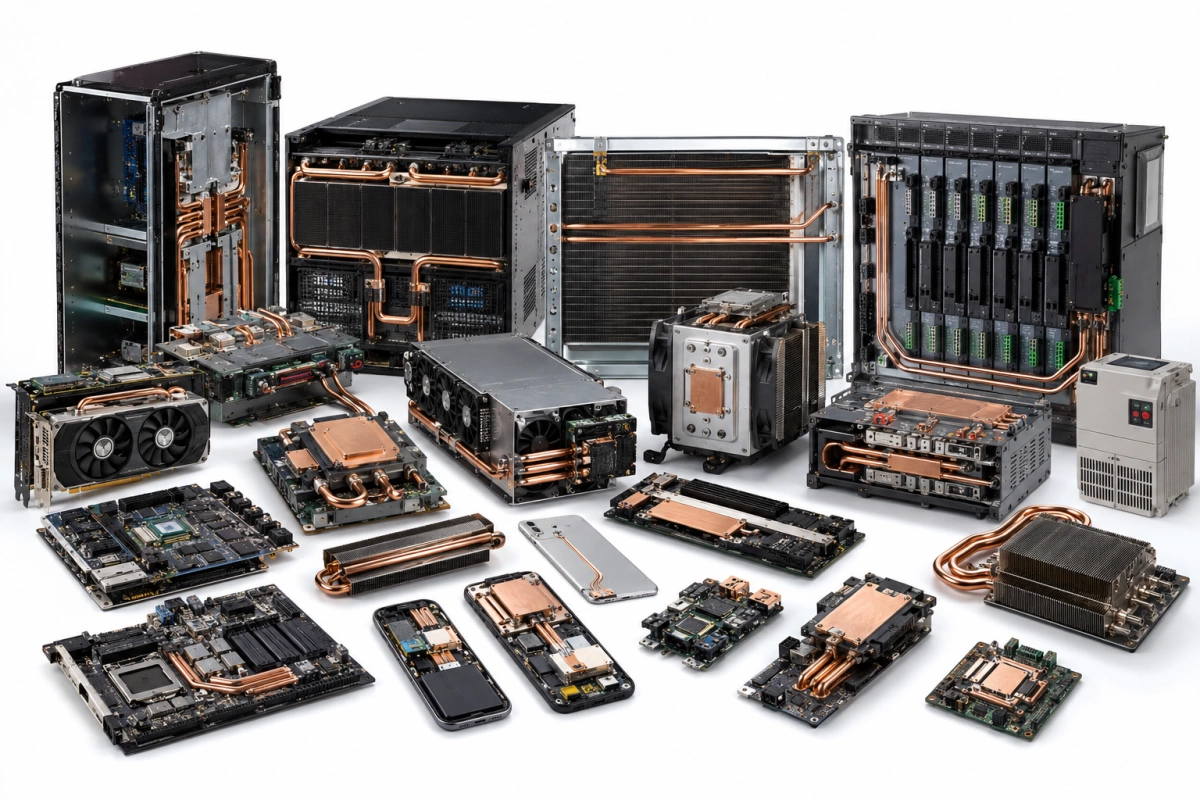

Электроника и вычислительная техника

  1. Силовые полупроводниковые приборы и модули (IGBT, тиристоры)
  2. Радиоэлектронная и микроэлектронная аппаратура (РЭА)
  3. Промышленные шкафы автоматики и стойки ЧПУ
  4. Центральные и графические процессоры (CPU, GPU) ПК, ноутбуков и серверов
  5. Системы охлаждения оборудования дата-центров (ЦОД)
  6. Бытовая техника (смартфоны, игровые консоли)

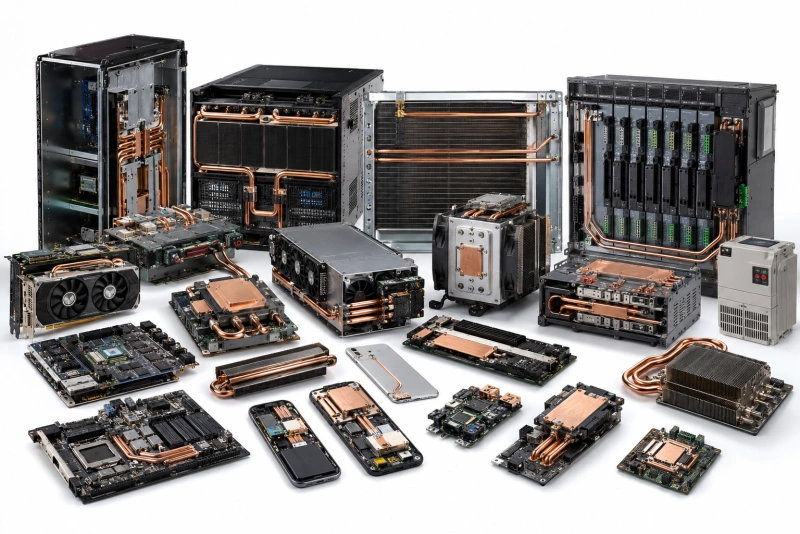

Примеры интеграции тепловых трубок в современные электронные системы.
Примеры интеграции тепловых трубок в современные электронные системы.

Транспорт и специальное машиностроение

  1. Электрические машины (генераторы, электродвигатели)
  2. Аккумуляторные батареи и инверторы электромобилей
  3. Бортовая аппаратура космических аппаратов и спутников

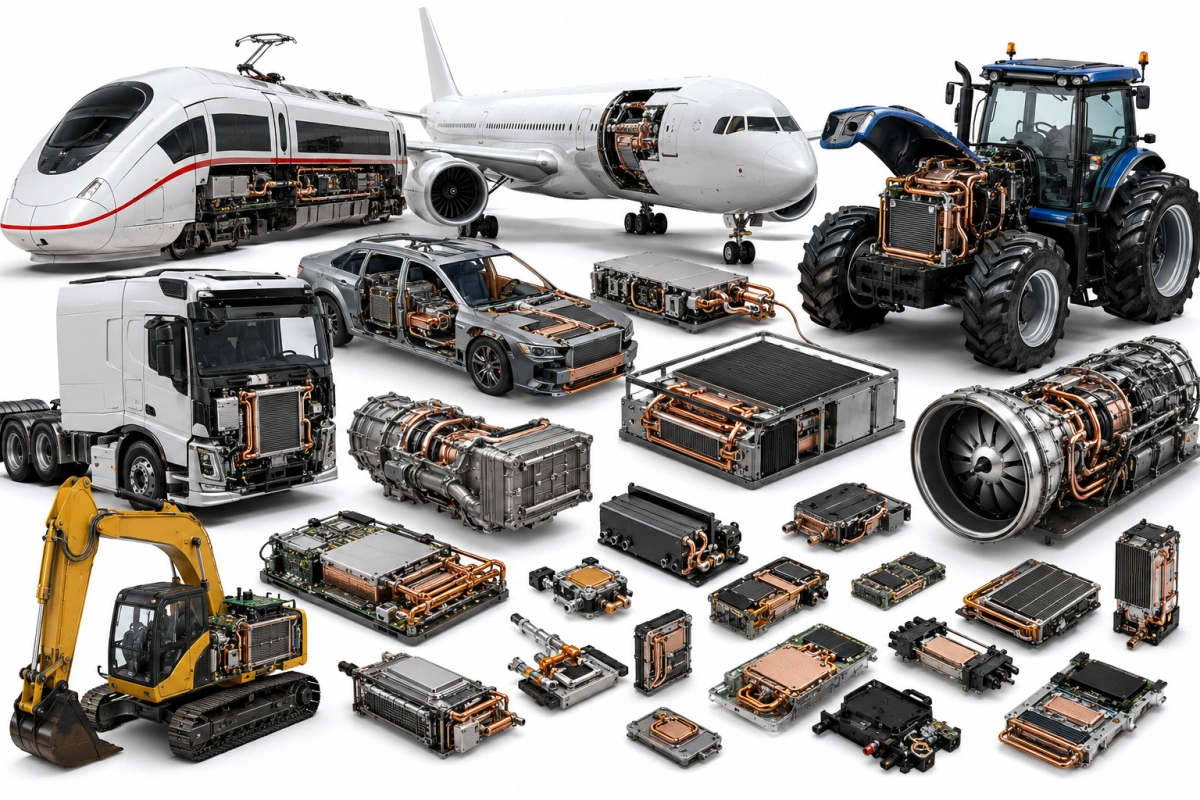

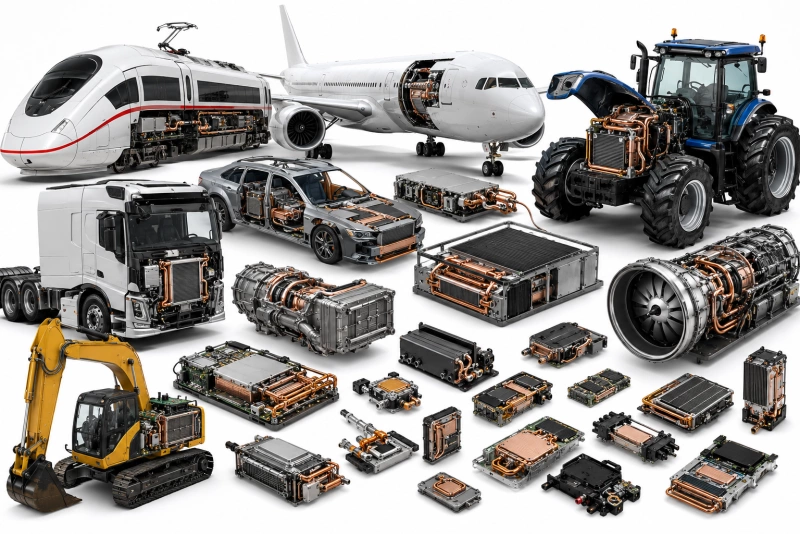

Примеры применения контуров теплопереноса в транспортных узлах и бортовых системах.
Примеры применения контуров теплопереноса в транспортных узлах и бортовых системах.

Гражданская инфраструктура и медицина

  1. Медицинская техника (лазеры, рентгеновские установки, МРТ)
  2. Термосифоны для замораживания вечномерзлых грунтов (опоры ЛЭП, трубопроводы)

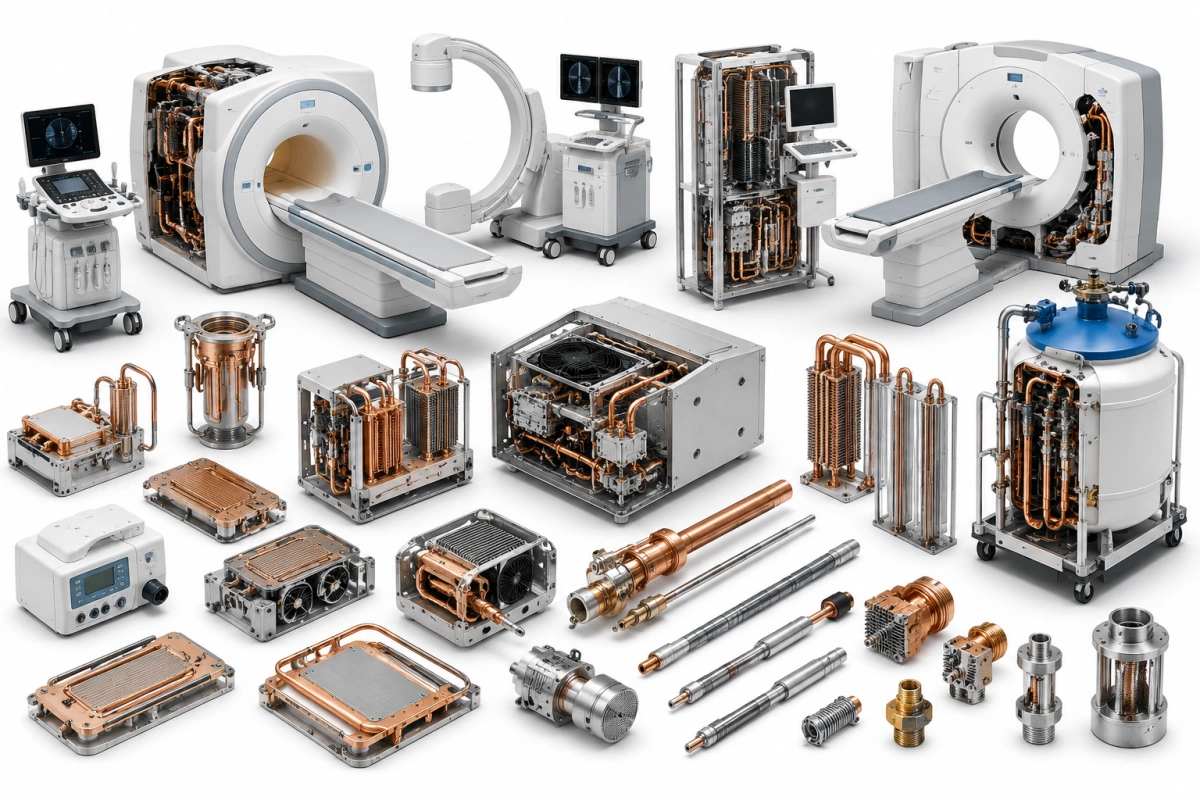

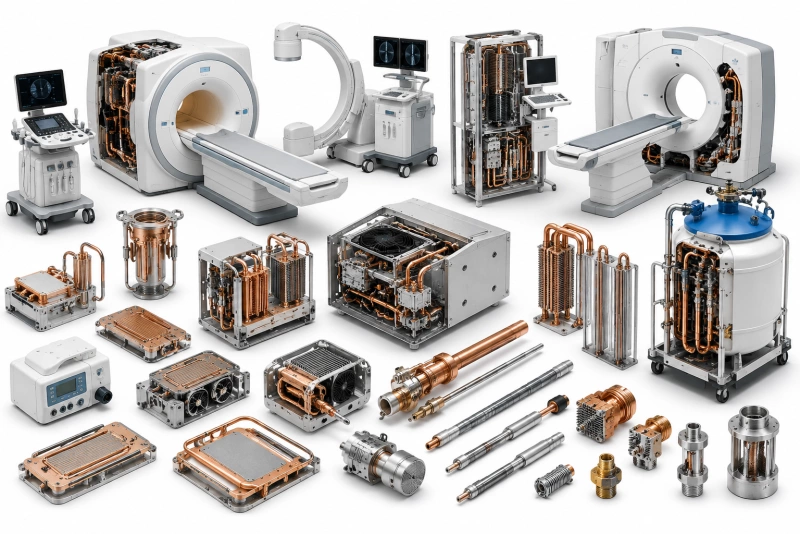

Примеры интеграции контуров теплопереноса в медицинские комплексы и инфраструктурные объекты.
Примеры интеграции контуров теплопереноса в медицинские комплексы и инфраструктурные объекты.

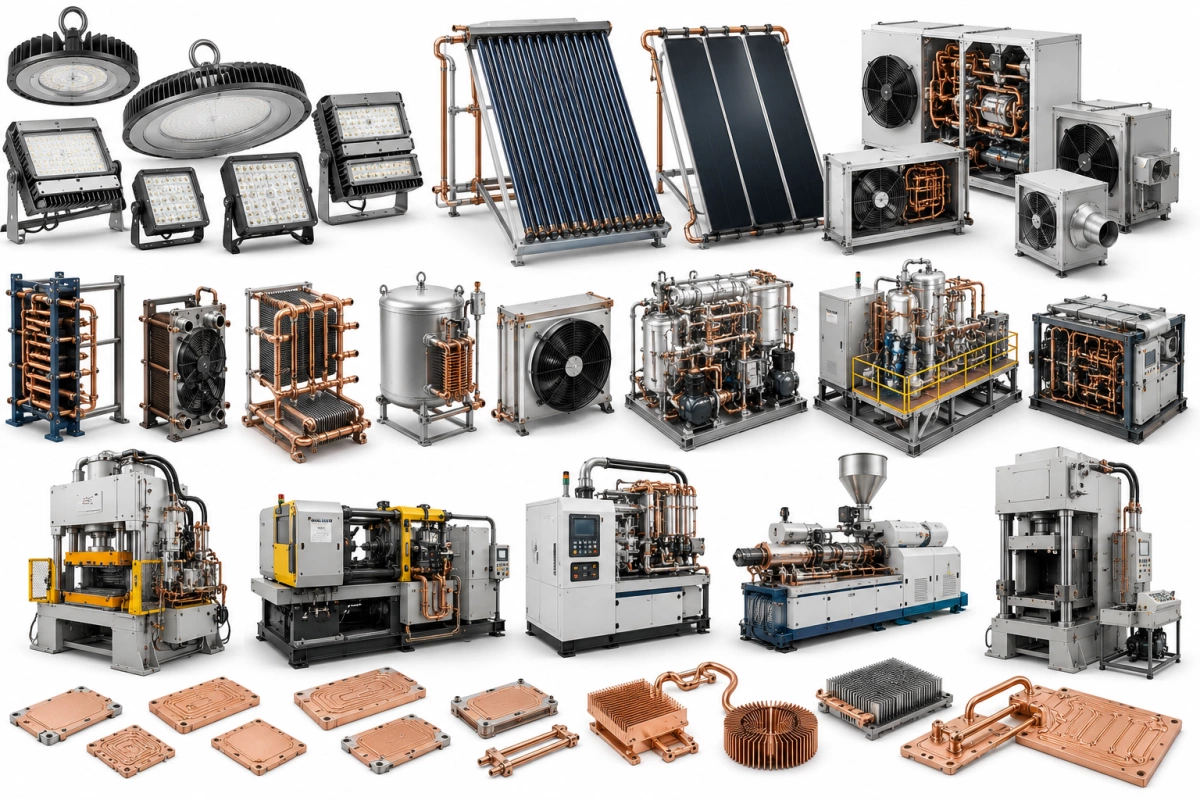

Энергетика и промышленность

  1. Мощные светодиодные (LED) осветительные приборы и матрицы
  2. Солнечные тепловые коллекторы
  3. Системы рекуперации тепла в промышленной и бытовой вентиляции
  4. Теплообменники химической и нефтеперерабатывающей промышленности
  5. Системы термостабилизации пресс-форм в металлургии и производстве пластика

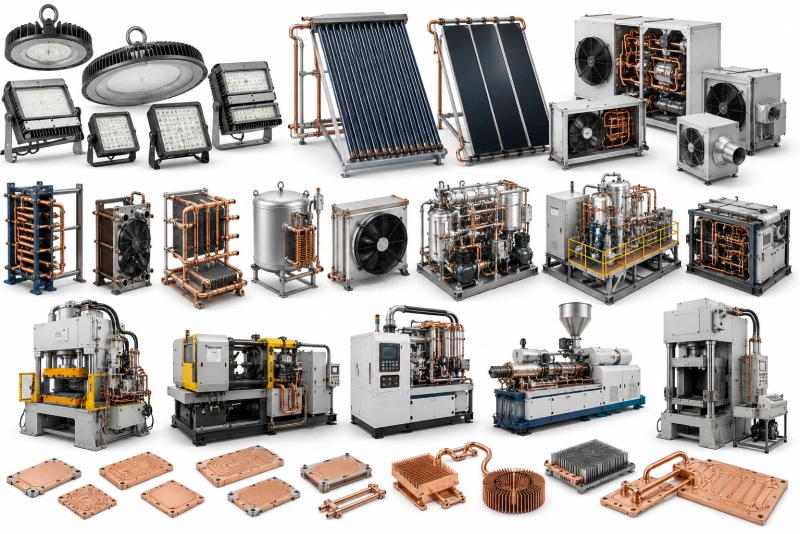

Примеры применения двухфазных систем охлаждения в энергетическом и промышленном оборудовании.
Примеры применения двухфазных систем охлаждения в энергетическом и промышленном оборудовании.

Информация для инженеров

Диаметр:
Диаметр:
от 3 до 20мм
Максимальная длина:
Максимальная длина:
до 500 мм
Передаваемая мощность:
Передаваемая мощность:
до 500 Вт на одну трубку
Рабочие жидкости:
Рабочие жидкости:
вода, этанол, нафталин
Температурный диапазон:
Температурный диапазон:
от -40 до +400
Типы сечения:
Типы сечения:
круглое, плоское
Материалы корпуса:
Материалы корпуса:
медь, алюминий, сталь
Возможность гибки:
Возможность гибки:
радиус гиба от 25мм
Ориентация работы:
Ориентация работы:
любая, и против силы тяжести

Промышленное производство как гарантия стабильности

Однородность пористого слоя

В заводских условиях медный порошковый слой спекается в прецизионных печах под строгим контролем давления и температуры (технология ИПМ). Это гарантирует равномерную пористость и стабильный капиллярный эффект. В кустарных условиях невозможно добиться однородности — порошок осыпается, забивая паровой канал.
Однородность пористого слоя

Глубокий вакуум и дегазация

Промышленная откачка воздуха и прецизионная заправка рабочей жидкостью (вода, этанол) исключают наличие неконденсируемых газов. «На коленке» невозможно создать глубокий вакуум и очистить жидкость от примесей, из-за чего кустарная трубка теряет до 80% эффективности уже через несколько недель работы.
Глубокий вакуум и дегазация

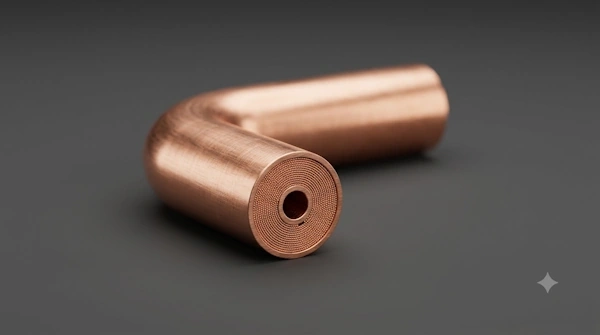

Точная гибка без заломов

Гибка трубок с заданным радиусом (от 25 мм) выполняется на автоматизированных станках с ЧПУ с сохранением внутреннего сечения. Ручная гибка неизбежно приводит к сплющиванию, микротрещинам металла и деформации внутреннего слоя, что полностью блокирует циркуляцию пара.
Точная гибка без заломов

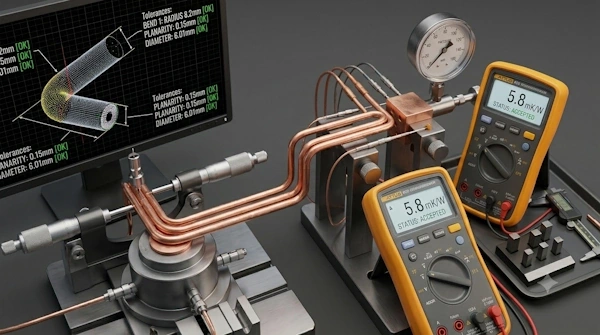

100% сквозной контроль качества

Каждая серийная партия проходит проверку теплового сопротивления, герметичности швов и ультразвуковой контроль. Кустарное производство опирается на метод «случайной выборки», из-за чего процент брака в партии непредсказуем и ведет к перегреву электроники заказчика.
100% сквозной контроль качества

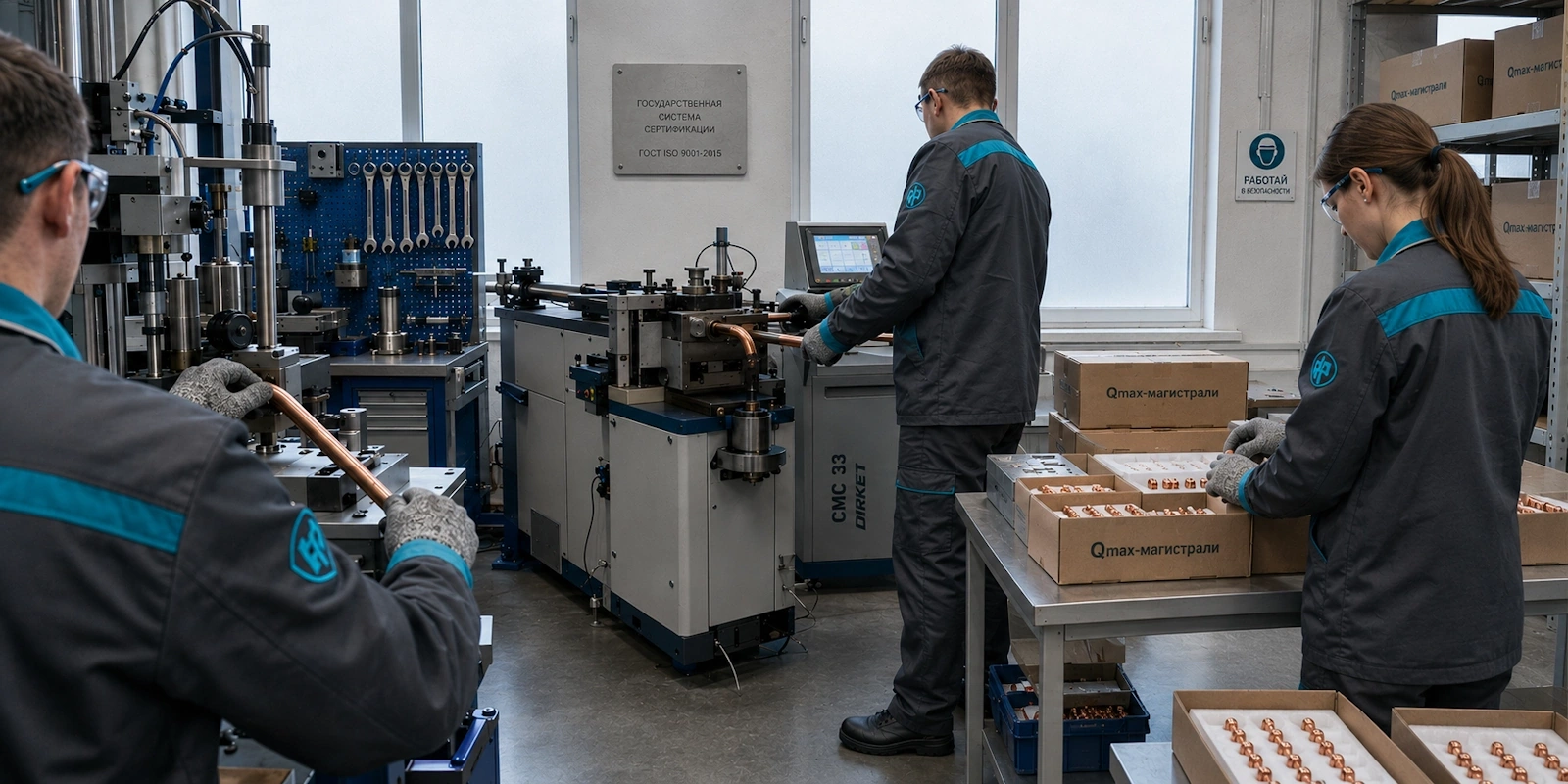

Производство тепловых трубок

Изготовим тепловые трубки
под ваши требования

Ответим в течении часа
Safety Ваши данные защищены
Тепловые трубки под спецификацию вашего проекта
